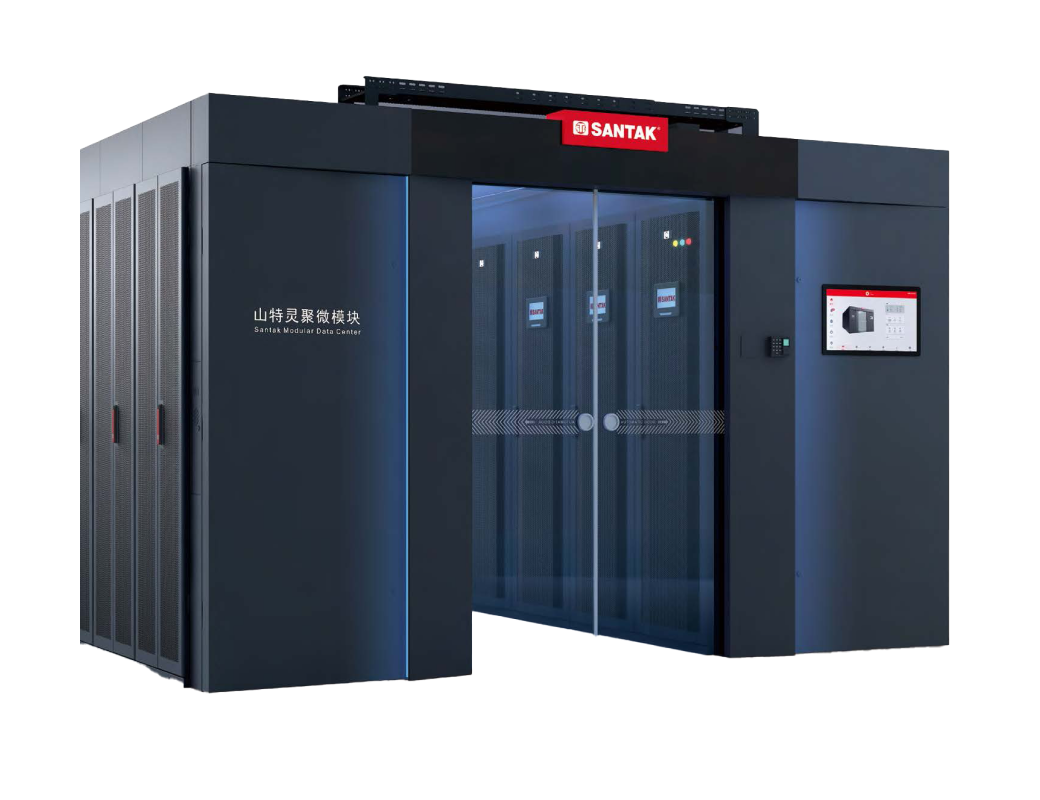

灵聚2.0 Aisle

山特灵聚2.0 Aisle产品为灵聚2.0微模块产品系列新增的通道型产品。该产品整合数据中心供配电系统，制冷系统，智能化监控系统，物理基础设备，给客户提供全链条一体化解决方案。相较于传统数据中心，具有易部署，易扩展，高兼容性，高可靠性，低能耗，低空间占用的特点。灵聚2.0通道产品相对于单柜和单排产品，大幅提高了产品容量。广泛适用于中小型数据中心的使用。

应用场景

• 金融业（银行，保险分支机构）

• 先进制造业（工业互联网及数据中心）

• 交通运输业（轨道交通，高速公路数据中心及节点机房）

• 政府数字化服务机房

• 教育（教育机构分支网点，学校，实验中心，在线教育机房等）

• 医疗（医院，社康中心，体检中心等医疗机构）

• 企业机房

• 边缘计算机房

____________________

产品特性

高密闭封闭冷通道组件

• 冷量损失小

高能效空调组件

• 直流变频压缩机


• EC风机


• 节省15%电能

高效率UPS组件

• 高可靠模块化UPS，96%在线双转换效率，99%ECO模式效率


• CQC节能认证

模块化UPS组件

• 75K/125K/200K多种机框可选，适应不同业务需求


• 模块化设计，可实现业务逐步扩展


• 高功率密度，占地面积小


• 配置内部旁路和维修旁路，无需额外加装。

高定制化配电柜组件

• 单路/双路配电可选


• 输入输出柜，列头柜可定制


• 开关及备用开关数量可选

易维护通道组件

• 柜体拆装简单，可拆式顶板，两段式侧板

易维护空调组件

• 空调标准机组压缩机采用螺纹连接，机组实现快捷安装及维修；机组标配高低压检测口，机组维护不需要停机操作


• 电极加湿，水质要求底，易维护

易维护UPS组件

• 高可靠模块化UPS，模块更换仅需5分钟


• 电池节数灵活可调，大幅简化电池维护


• 市电缓启，降低柴油发电机容量要求

智能管理配电柜组件

• 精密列头柜内置智能电表，精准管理电能使用

智能动环监控系统

• 图形化展示系统运行状态，简洁直观

• IE界面监控，基本使用无需安装和掌握独立软件

• 21.5英寸工业平板显示器，系统状态指示灯，友好的人机交互

高可靠性通道组件

• 高端机柜静态承重2400kg, 通过9级抗震裂度测试


• 高强度铝合金框架天窗


• 全钢化玻璃门，配静音轴承及高强度合金导轨


• 密封性好

高可靠性空调组件

• 室外机使用防腐蚀不锈钢外壳


• PTC陶瓷加热器，安全不起火


• 空调电子膨胀阀PID调制控制，对系统的变化做出快速反应，确保机组稳定运行

高可靠性UPS组件

• 高可靠模块化UPS，冗余备份，MTTR几乎为0


• 采用油浸电容设计，根本杜绝电容起火


• 智能电池管理技术，大幅提高电池安全性及寿命

高可靠性配电柜组件

• 双路配电


• 原厂品牌配电开关

高可靠性系统配置

• 支持双路供电


• 支持用于A,B,C级数据中心

高扩展通道组件

• 10-40柜任意组合满足客户业务需求


• 600/800mm宽机柜可选


• 束线板，理线槽，承重板，L型支架，盲板等组件可选

模块化空调组件

• 空调采用模块化设计


• 300/600宽度空调可选，高制冷密度，占地空间小


• 通道内25/40/60KW多种列间空调可选，也支持通道外房间级空调选择


• 支持直膨风冷和冷冻水冷方式，适应更广泛的安装环境


• 上下出水管可选

...................

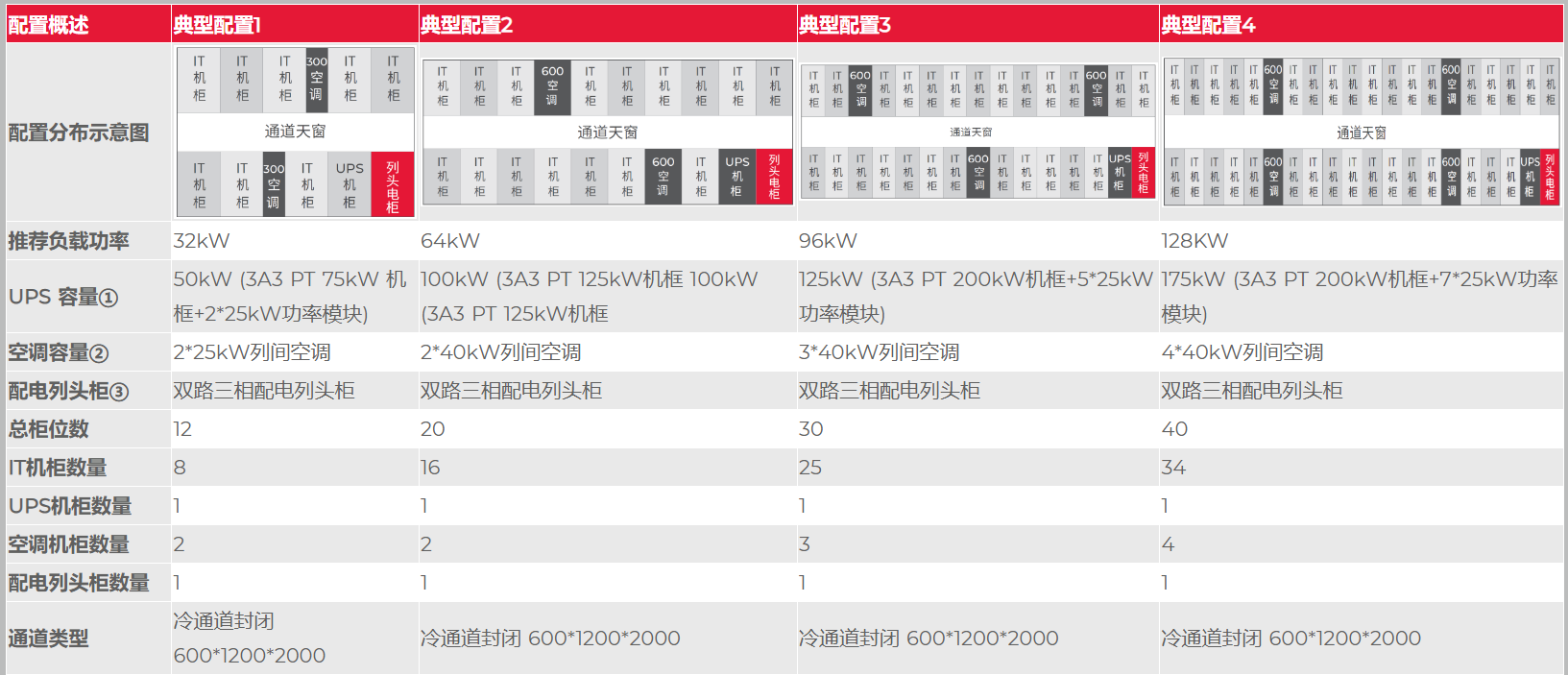

①可选配通道外不入列安装UPS； UPS配置为基本需求容量，如需冗余需根据情况配置N+1~2N。
②空调配置为基本需求容量，如需冗余需根据情况配置N+1~2N。
③可根据情况选配单路输入配电或定制输出配电路数，可选配通道外UPS输入输出柜。
④如现场内外机距离超出配置风冷空调的距离或高度差，可以定制水冷空调。
⑤以山特城堡铅酸蓄电池计算。
⑥门头可选配LED大三色显示屏；还可选配工业平板电脑。
⑦门禁可选配人脸/指纹/IC卡。
⑧认证为风冷机组。
